陶瓷轴承的分类

2019-05-25 14:26
陶瓷轴承分类:
  1、按用途分:
  (1)、高速轴承:
陶瓷轴承具有耐寒性、受力弹性小、抗压力大、导热性能差、自重轻、摩擦系数小等优点,可应用在12000转/分-75000转/分的高速主轴及其它高精度设备中;
(2)、耐高温轴承:材料本身具有耐高温度1200℃,且自润滑好,使用温度在100℃-800℃间不产生因温差造成的膨胀。可应用在炉窑,制塑、制钢等高温设备中;
(3)、耐腐蚀轴承:材料本身具有耐腐蚀的特性,可应用在强酸、强碱、无机、有机盐、海水等领域,如:电镀设备,电子设备,化工机械、船舶制造、医疗器械等。
(4)、防磁轴承:因无磁不吸粉尘,可减少轴承提前剥落、噪声大等。可用在退磁设备。精密仪器等领域。
(5)、电绝缘轴承:因电阻力高,可免电弧损伤轴承,可用在各种要求绝缘的电力设备中。
(6)、真空轴承:因陶瓷材料独具的无油自润滑特性,在超高真空环境中,可克服普通轴承无法实现润滑之难题。 注:以上五种类别轴承,同一套轴承可应用到高温、高速、酸碱、磁场、非绝缘中,但因材料性能有所不同(请参阅稀土陶瓷材料性能表)故请客户选择产品时,根据自己所应用的场合,来挑选材料最适合的陶瓷轴承。

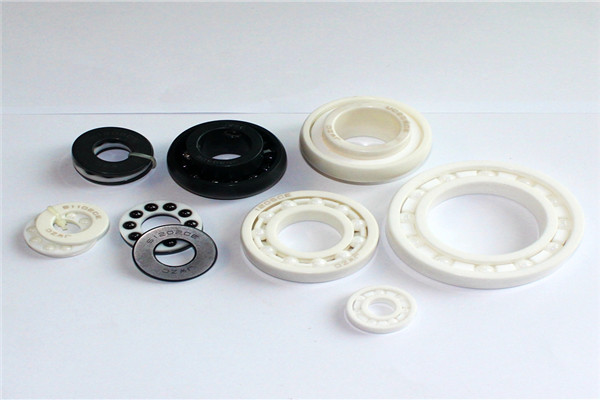

陶瓷轴承
2、按材料分:氧化锆全陶瓷轴承
 全陶瓷轴承具抗磁电绝缘、耐磨耐腐蚀、无油自润滑、耐高温耐高寒等特点, 可用于极度恶劣环境及特殊工况。套圈及滚动体采用氧化锆(ZrO2)陶瓷材料,保持器使用聚四氟乙烯(PTFE)作为标准配置,一般也可使用玻璃纤维增强的尼龙66(RPA66-25),特种工程塑料(PEEK,PI),不锈钢(AISISUS316),黄铜(Cu)等。
  氮化硅全陶瓷轴承
   氮化硅全陶瓷轴承套圈及滚动体采用氮化硅(Si3N4)陶瓷材料,保持器使用聚四氟乙烯(PTFE)作为标准配置,一般也可使用RPA66-25,PEEK,PI,以及酚醛夹布胶木管等。SiN4制全陶瓷轴承相比较ZrO2材料可适用于更高转速及负荷能力,以及适用于更高的环境温度。同时可提供用于高速高精度高刚性主轴的精密陶瓷轴承,最高制造精度达P4至UP级。
   满装球全陶瓷轴承
   满装球型全陶瓷轴承一面带添球缺口,因采用无保持架结构设计,可以比标准结构的轴承装入多的陶瓷球,从而提高其负荷能力,另外还可避免因保持架材料的限制,可达到陶瓷保持架型全陶瓷轴承耐腐蚀及耐温效果。该系列轴承不适宜较高转速,安装时应注意将缺口面装于不承受轴向负荷的一端。
   陶瓷保持架全陶瓷轴承
   陶瓷制保持架具有耐磨损,高强度,耐腐蚀及自润滑的优点,采用陶瓷保持架制造的全陶瓷轴承可使用于极强腐蚀,超高低温及高真空等苛刻环境.常用陶瓷材料为ZrO2,Si3N4或SiC。
   混合陶瓷球轴承
   陶瓷球特别是氮化硅球具有低密度、高硬度、低摩擦系数,耐磨、自润滑及刚性好等特点,特别适合做高速、高精度及长寿命混合陶瓷球轴承的滚动体(内外圈为金属)。一般内外圈采用轴承钢(GCr15)或 不锈钢(AISI440C),陶瓷球可选用ZrO2,Si3N4,或SiC材料。

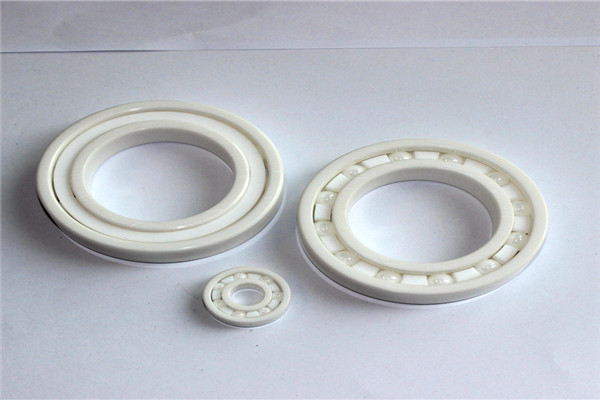

陶瓷轴承
  3、按技术等级分:
(1)、深沟球轴 陶瓷轴承
 (技术等级为:P4、P5、P6、P0) 深沟球轴承,最具代表性的滚动轴承,用途广泛,可承受径向负荷与双向轴向负荷。适用于高速旋转及要求低噪声、低振动的场合或钢质轴承所不能应用的高温、高寒、腐蚀、磁场、非绝缘等领域。
(2)、调心球轴承 调心球轴承的外圈滚道呈球面,自动调心,可补充不同心度和轴挠度造成的误差。用于产生轴与外壳的不同心或轴挠曲部位及高温、低寒、腐蚀、磁场非绝缘等要求的调心部位。注:倾斜度不能超过3度。
(3)、单列角接触球轴承(技术等级为:P4、P5、P6、P0) 角接触轴承适用于高速及高精度旋转,在高温、磁场、水中等不影响其精度,并可承受合成负荷。标准的接触角为15°、30°和40°,接触角越大轴向负荷能力越大,接触角越小轴承可承受径向负荷与单向轴向负荷。一般采取成对安装。请在选购时加以注意。
(4)、单向推力球轴承 单向推力球轴承,是由带有球滚动滚道的垫圈形套圈和组装着球的保持架组成。可以承受轴向负荷,但不能承受径向负荷。
